前回から間が2週間も空いてしまいましたが、お盆休み中は作業を休んでいました。
というのも、100均では売っていない色のバンドを楽天で注文して、届くのを待っていたのです。

今回の記事では、8月10日~23日までの作業の様子をご紹介します。

DSCF5772
こちらが楽天で購入したバンドです。
生活圏にある手芸店では1巻きで800円以上しましたが、楽天で探すと1巻き10m、200円前後で売っていたので、楽天ポイントで購入しました。
今回は、「しろねずみ」と「パステルグリーン」です。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

クラフトバンドパステルグリーン
価格:242円(税込、送料別) (2020/8/24時点)




[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

クラフトバンド(1.5cm幅 10m巻)グレー
価格:242円(税込、送料別) (2020/8/24時点)


この2色の出番はのちほど。


DSCF5773
ようやく側板です。

DSCF5774

DSCF5775

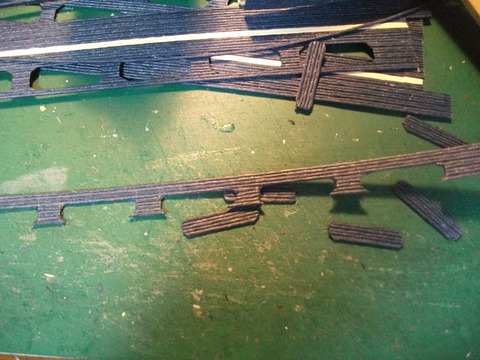

窓は、バンドを一旦切り離してコの字に切り取ってから再びくっつけます。

DSCF5776

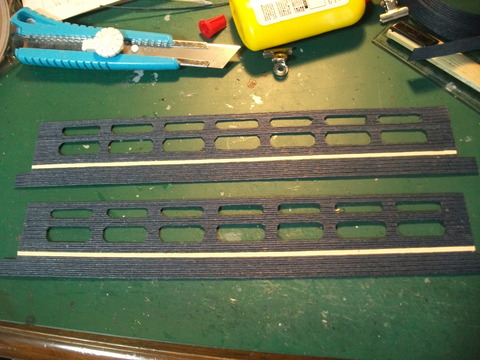

いちばん外側の板ができました。



DSCF5777
裏面に、バンドを縦向きに貼っていきます。
但し、窓周りの傾斜した部分の裏には貼りません。

DSCF5788

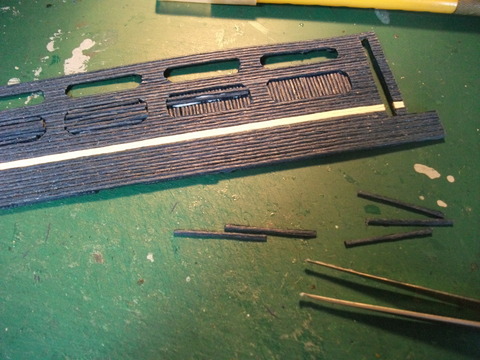

表側には1本幅を間隔をあけて接着してルーバを表現します。

DSCF5797
ここで、グレーのバンドの出番です。
側窓のHゴムは、グレーの1本幅で縁取ります。

DSCF5813

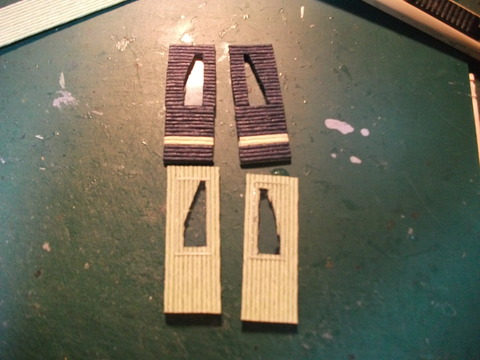

扉を作ります。
内側はパステルグリーンにします。

DSCF5814
側板の内側に、窓となるプラバンと、パステルグリーンのバンドを貼ります。
これで側板は3枚重ねになりました。
奥に見えていますが、扉は先に運転室後方に取り付けています。

DSCF5815
黒のバンドを3枚重ねて床板を作ります。

DSCF5816
運転室と側板を接合します。

DSCF5818
床板も組み合わせて箱にします。
屋根を取り付けるための梁を付けます。

DSCF5819

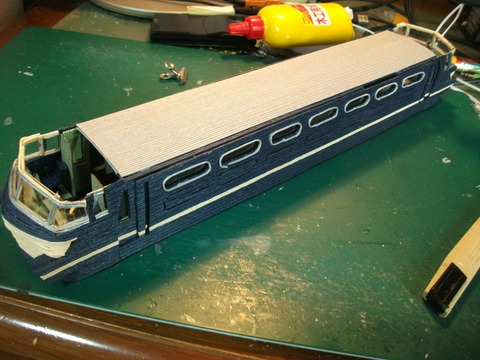

グレーのバンドで作った屋根を載せます。
やはりOスケールはSUGOIDEKAIですね。

今回はここまでです。








クラフトバンドは一時休憩。
思い出したように路面電車の ペーパークラフトの新作を公開いたします。

今回は、阪堺電気軌道の最新鋭、1101形です。

hankai_1101_1

↑保存・印刷して組み立てましょう。

阪堺電気軌道1101形電車(はんかいでんききどう1101がたでんしゃ)は、2020年3月28日から営業運転が開始された[1]、阪堺電気軌道が保有する路面電車車両である。

阪堺電気軌道の超低床型車両の増発に対応するため導入された。基本的な設計は1001形に準拠しており、車体断面は同形式と同一である。
(Wikipediaより)



Tips


組み立て方は、以前公開した富山地方鉄道T100形と全く同じなので割愛させていただきます。

完成例

DSCF5760


前回から1週間経ちました。

8月3日~9日にかけての作業の様子です。


DSCF5748
窓サッシを組み上げると同時に窓ガラスも組みつけます。
塗装不要だからこそできるやり方です。


DSCF5749
運転室後方に、車体断面の形を固定する補強を入れます。
グリーンのバンドをそのまま使うのはやはり無理があったので、手元にあったガンダムカラーのMSグリーンで塗装しました。

DSCF5750
かなり端折りましたが、運転室内部をそれっぽく作りました。
写真ではまだ取り付けていませんが、このあと運転席の椅子も取り付けています。

先頭部はひとまずここまでです。



ここからは台車周りです。

DSCF5751
車輪は、工作の正確性を期するため(正確な大きさで切り抜くため)、厚紙を使用しました。
この円盤を3枚貼り重ねます。

DSCF5754
で、先ほどの円盤にバンドを巻き付けて外周部とフランジを作ります。

DSCF5755
軸受はバンドをこのように小さく丸めて作ります。2枚重ねです。

DSCF5756
台車枠の側面は、このように折り曲げたバンドを貼り重ねて作りました。

今回はここまでです。
C12に続けてぶっ通しで作業を続けているので、今は少し休憩中です。

そろそろ、屋根に使用するグレーのペーパーバンドをポチらなくてはいけません。


*今回より、「紙紐」ではなく「ペーパーバンド」という呼び方に変えました。

C12ができてから間髪入れず、EF66を作り始めました。
なぜEF66なのかというと、あの特徴的な先頭部を滑らかに作れそうだと思ったからです。

EF66の他に、営団400形、東急5000系(青ガエルの方)、DE10などの候補がありました。

当初は営団400形に決めていたのですが、ダイソーに行ったら赤のバンドが品切れ!
ピンクはあったのですが、ピンクの丸ノ内線など、水田版ドラえもんを初めて見た時に抱いたような違和感を覚えるのは必至!

青とクリーム色はあったので、第2候補のEF66を作ることにしました。


DSCF5713
今回購入したペーパーバンド。
オーシャンカラー(藍色)×2
カジュアルカラー(クリーム色)×1
リーフカラー(緑)×1
の4つ。
緑は全然色が違いますが内装用です。

DSCF5712
まずは図面。
「鉄道ファン」No.551のイラストをもとに作図します。
1本幅は1.25mmとみなして計算しました。

DSCF5714
複雑な形状の先頭部を作るために、スチレンボードで簡易な型を作りました。

DSCF5715
型を芯にして、2~3本幅にしたバンドを巻き付けるようにして組んでいきます。

DSCF5727
で、できたら型から外します。
クリーム色よりも上の部分は外してから組みます。

DSCF5731
一応それっぽい形になりました。

DSCF5732
銀色のバンドは手に入らなかったので塗装で対応します。

DSCF5733
窓回りと運転室内部の工作に入ります。

今回はここまでです。
