3か月ぶりの更新です。

今年も公民館の文化祭に出展します。
それに向けて現在制作中なのが、「和製PCCカー」と呼ばれた都電5500形(浅草線の新型車両ではないので注意)、鹿児島市電500形501号「散水電車」、そして今回ご紹介する熊本市電8200形です。

熊本市電8200形は、1982年に製造された、日本で初めてVVVFインバータ制御を採用した車両です。
長崎電気軌道2000形にもデザインの共通性が見られる軽快電車タイプの車両です。

今回はこの車両の制作に挑戦しました。
素材はいつも通り紙製です。

DSCF3555

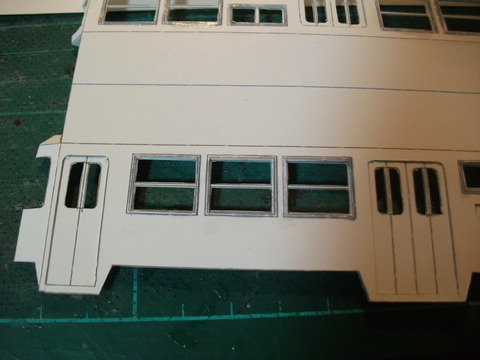

で、いきなり切り出した状態の写真です。
窓の縁は車体表面から出っ張っているので、シール紙を貼って表現します。
窓を抜いたあと、窓よりも少し大きめ(4辺がそれぞれ2mm長くなっている)に切り出したシール紙を貼り、そのシール紙をまた切り抜きます。

シール紙は接着面が狭いので、切り抜き中にはがれる恐れがあるので、爪楊枝で瞬間接着剤を染み込ませて固着させてから切り抜きます。写真はそのシール紙の切り抜きの直前の様子です。

DSCF3556
シール紙を切り抜き、内貼りと貼り合わせます。
窓が引き締まって見えますね。



DSCF3557
今回は、車体が両端で狭まっている部分の屋根のペーパー化に挑戦しました。
この部分、以前制作した長崎電軌2000形ではバルサ製としましたが、部分的にバルサ製にするとつなぎ目の処理が大変なので、何とか紙で作りたかったのです。

展開図は、計算で起こしたのではなく、モックアップに紙を巻き付けて写し取るという原始的な方法を採り、その大体の寸法をCADで作図しました。
車体側には、安定して接着できるようにノリシロを付けています。

DSCF3559

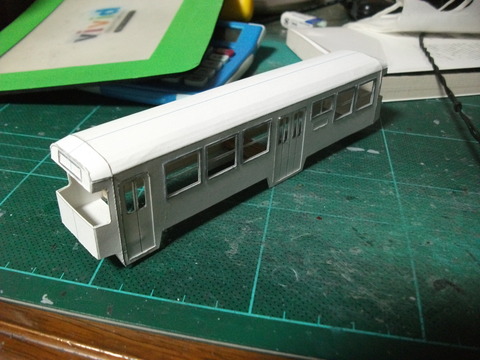

うまくいきました。

DSCF3560
長崎電軌2000形との比較。
写真を拡大表示すると、処理の甘さから、先頭部の屋根に木目が見えるのが分かるでしょう。

写真を撮っているのはここまで。
現時点では塗装に入っています。

次は完成時または出展時に紹介予定です。
