1週間以上間が開いてしまいました。

今回から工作に入ります。

道具、材料、型紙は、前回の記事をご確認ください。

最初に

写真に写っている型紙は、記事用の写真の撮影後に修正しています。
そのため、配布中の型紙とは異なる箇所があります

DSCF9972

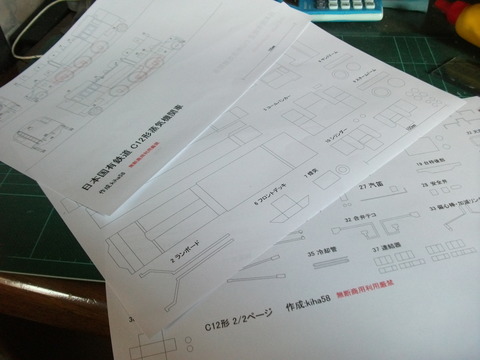

型紙を普通紙に印刷します。
設計図を含めてA4用紙3枚分になります。

今回は、黒い紙で制作するので、一旦普通紙に印刷しました。
印刷した線がはっきりと見える色の紙で作る場合は、素材となる紙に直接印刷してもかまいません。

このとき、右下の「100mm」と示されているところが100mmになっていることを確認しましょう。
100mmになっていない場合は、100mmになるように調整してください。

DSCF9973

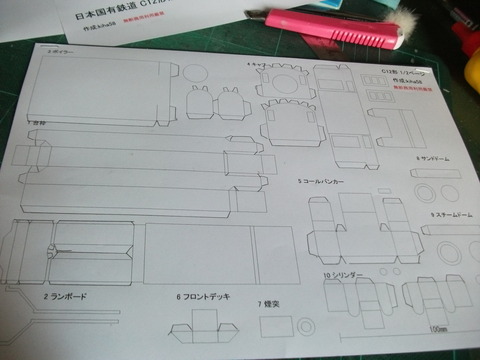

型紙を素材となる紙に仮止めします。
素材の紙は、紙の目が横方向になるようにします。

1ページ目は四隅をホチキスで留めるだけでも構いません。

仮止めしたら、のりしろを記入します。
写真は管理人の例ですので、皆さんの作りやすいようにのりしろをつけましょう。

ボイラー

DSCF9974

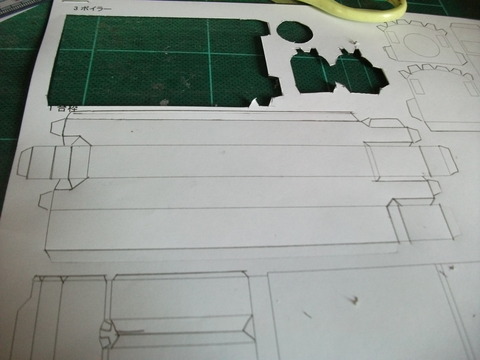

番号が前後しますが、3のボイラーから作ります。
まずは切り出します。

DSCF9975
筒状にして、前面、断面のパーツを取り付けます。
曲げるときは、色鉛筆などの、細長い円柱形のものを押し当てて曲げ癖をつけます。

DSCF9976
底の方から見るとこんな感じです。

台枠

DSCF9977
「1 台枠」を作ります。
機関車の基礎となる重要な部分です。

DSCF9978

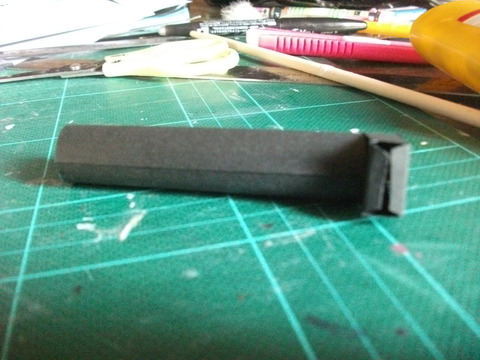

組み立てたところです。
ねじれないように注意しましょう。

ランボード

DSCF9979
「2 ランボード」を作ります。
繊細なパーツなので落ち着いて作りましょう。

まず、折り目をしっかりとつけます。
折り返して指でしごくしっかりと折れます。

DSCF9980
ランボードの側面を取り付けます。
細いので、取り扱いに注意しましょう。

DSCF9981a
裏面の、台枠を取り付ける位置(水色の線で示したところ)に線を引いておきます。

DSCF9982
台枠と接合します。

DSCF9983
ボイラーも接合します。

今回はこれまでです。
