「まいてつ」のキハ07sを作る企画その8です。

遂に完成となりました。

昨日の状態から、完成に至るまでを追います。

DSCF9770
屋根を塗装します。
明るい色にしたかったので、下地と同じサーフェイサーで済ませました。
影になって見えづらいですが、連結器の取り付け部分も黒く塗っています。

DSCF9771
塗装が完了した車体です。

DSCF9773
前面の窓サッシに銀色、Hゴムに黒を塗ります。
銀は「ガンダムマーカー」、黒は「マッキー極細」です。

クレオス ガンダムマーカー 塗装用 GM05 ガンダムシルバー

価格:206円
(2016/3/21 22:42時点)
感想(1件)



DSCF9775

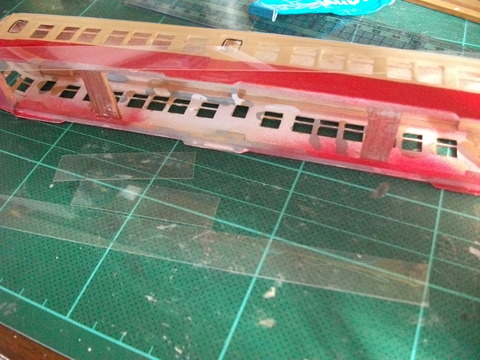

窓ガラスを入れます。
素材はOHPフィルムです。

【送料無料】コクヨ OHPフィルム・インクジェットプリンタ用 VF-1101N 【jan 4901480019543】

価格:1,070円
(2016/3/21 22:46時点)
感想(30件)


*OHPフィルム OHP(オーバーヘッドプロジェクター)で使用するフィルム。
これに書いて、OHPでスクリーンに投影する。会議や授業などで用いられる。
最近はパワーポイントに取って代わられている。
私が模型に使用しているのは、数年前、ホームセンターで投げ売りされていたものです。

DSCF9777
前面のディティールパーツを取り付けます。
テールライトは、見えづらいですが赤い円盤が付いています。

DSCF9780
床板をはめ込み、台車を取り付けます。

DSCF9782

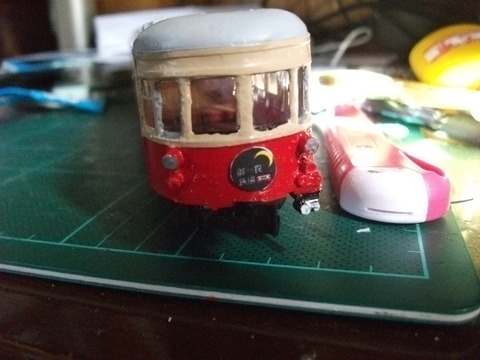

最後に、ヘッドマークを取り付けます(画竜点睛)。
ヘッドマークは、公式のCGを見ながら、MS-Paintでそれっぽく描きました。

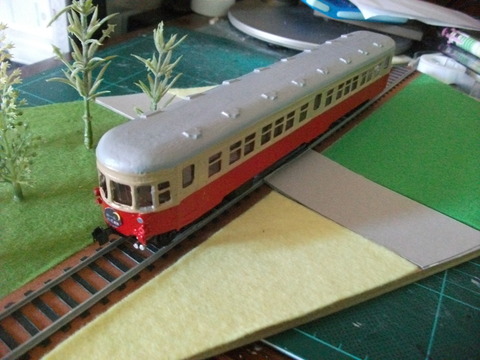

そして、制作開始から12日。
遂に完成です。

 DSCF9786

DSCF9787

DSCF9789

DSCF9794

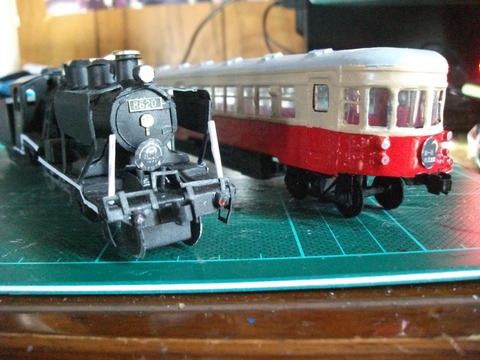

忘れてはいけない、ハチロクとの並び。

DSCF9801

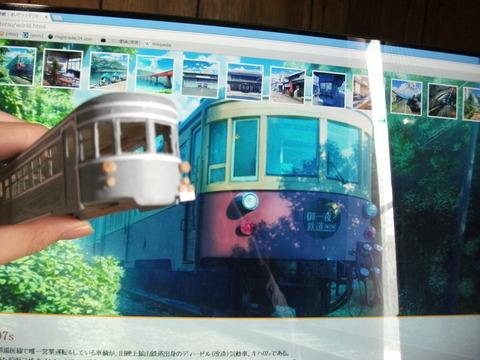

公式との比較。


これまでご覧になってくださった皆様、興味を持っていただきましてありがとうございます。

尚、ギャラリー的な記事を後日投稿する予定なので、「キハ07sを作る企画」は今回で完結ではありません。

2日空いて、ゲーム「まいてつ」のキハ07sを作る企画、その7です。

DSCF9751
ベンチレーター(通風機)を作ります。
たまたま手元にあった、工作用紙の切れ端を使いました。
四隅のカーブは彫刻刀で押しぬきます。

DSCF9753

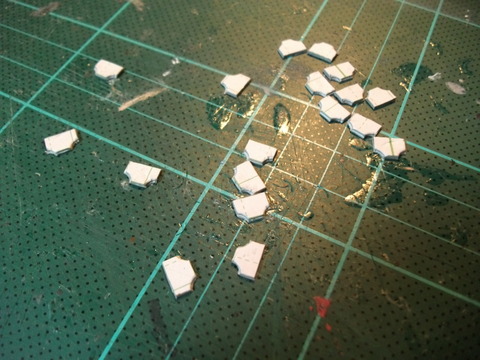

量産したベンチレーターです。
細かいパーツに紛失はお約束なので、2個余分に作りました。

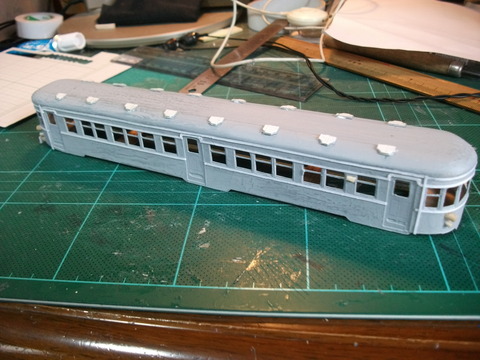

DSCF9755
車体に取り付けます。

DSCF9756
ディティールパーツが全てついたので、全体にサーフェイサーを塗ります。

【4973028519884】GSIクレオス SF286 Mr.サーフェイサー1200

価格:270円
(2016/3/20 22:45時点)
感想(2件)


使用したのは、こちらの『Mr.サーフェイサー1200』です。

DSCF9757
次に、クリーム色の発色をよくするために、『Mr.ベースホワイト 1000』を塗ります。

Creos MR.HOBBY SF283 Mr.ベースホワイト1000 工具・塗料

価格:229円
(2016/3/20 22:47時点)
感想(0件)



DSCF9758

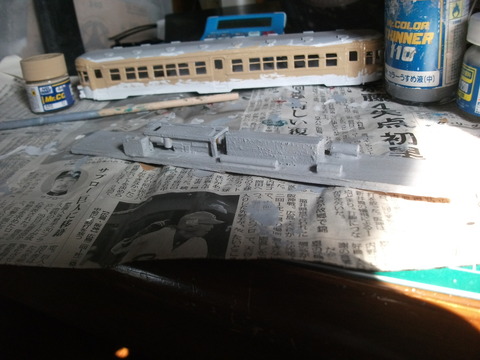

乾燥時間を利用して、床下の機器類を作ります。
これは多分変速機です。

DSCF9761
完成した機器類にもサーフェイサーを塗ります。

DSCF9763
クリーム色を塗ります。(筆塗り)
実際はクリーム色1号だと思うのですが、「鉄道カラー」が私の行動範囲では入手できないので、Mr.カラーの「タン」を使用しました。

【プラモデル塗料】クレオス Mr.カラー C44 タン

価格:165円
(2016/3/20 22:52時点)
感想(0件)


[鉄道模型]グリーンマックス GREENMAX SP-5 GM鉄道カラースプレー クリーム1号 【税込】 [GM SP-5]【返品種別B】【RCP】

価格:518円
(2016/3/20 22:53時点)
感想(0件)

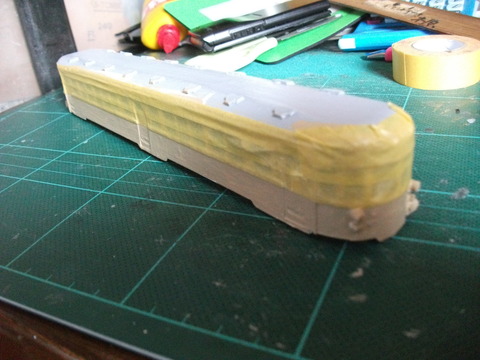

DSCF9764
赤を塗るので、上半分をマスキングします。

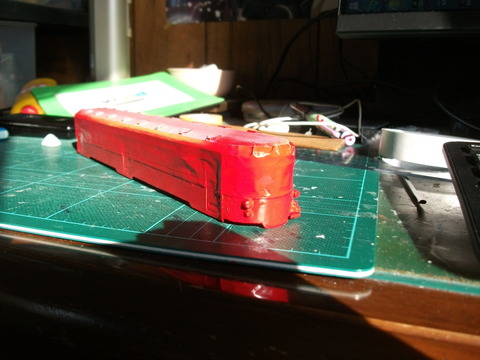

DSCF9767
赤は、手元にあったアサヒペンのスプレー(クリエイティブカラースプレー ファインレッド)を使用しました。
こうして見ると、名鉄のモ510みたいですね。

表面の段差がある部分はテープが浮くので、そこから塗料が入り込むのはお約束です。
なので、マスキングテープをはがしてから修正します。

DSCF9768
床下・台車・連結器も塗装します。
こちらは、手元にあったダイソーのスプレーを使用しました。

DSCF9769
マスキングテープをはがしたら、奇跡的に赤の入り込みはありませんでした。
なので、塗装の修正はなしです。

この調子だと、多分明日完成するでしょう。

つづく。


私のブログは便所の落書きです。
書かれている内容は愚かなものばかりです。
低レベルな記事を書き込む私は不心得者です。

自虐はこれぐらいにして、「まいてつ」のキハ07sの制作、3日ぶりの報告です(理由は後述)。

前回は、パテを塗ったところで終わりました。

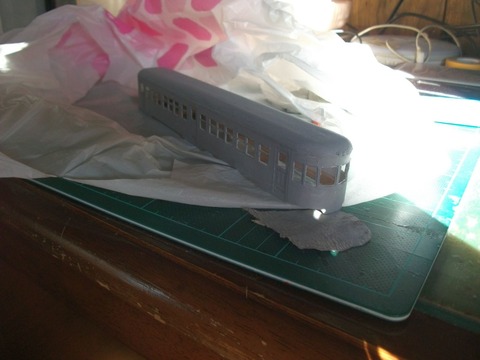

DSCF9733 - コピー
1日置いてパテが硬化したら、紙やすりで全体を磨きます。
かなり細かいカスが散るので、袋の中で磨きました。

そして、そこへ前回よりも薄めに溶いたパテを塗り重ねます。

「パテを塗る→乾燥→紙やすりで磨く」は合計3回繰り返します。
なので、3日も間が空いてしまったのです。

DSCF9735

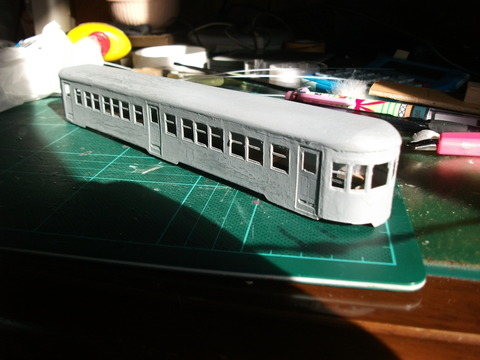

3回目のパテを磨いて、下地処理が終わった車体です。

DSCF9736
ウインドウヘッダー、ウインドウシル、雨樋を取り付けます。

型紙の余白を幅1mmほどの帯状に切り出し、車体に貼ります。
まず、取り付ける場所に薄くボンドを塗ります。
紙の帯の片端を押さえ、もう片方の端を引っ張り、ピンとさせた状態で接着します。
ドアと重なった部分はあとから切除します。

DSCF9737
ウインドウヘッダー、ウインドウシル、雨樋、そしてライトを取り付けた状態です。
ライトは、丸棒と爪楊枝です。

 DSCF9739
公式のCGと見比べてイメージの確認です。

本日はここで時間切れです。

ご覧いただきましてありがとうございました。

つづく。
PCソフト まいてつ[Lose] (あみあみ 様より) PCソフト まいてつ&ものべの 仲良しセット[Lose](あみあみ 様より)

「まいてつ」のキハ07sを作る企画5回目です。

 DSCF9724
屋根板の先頭部分も削ります。

 DSCF9725

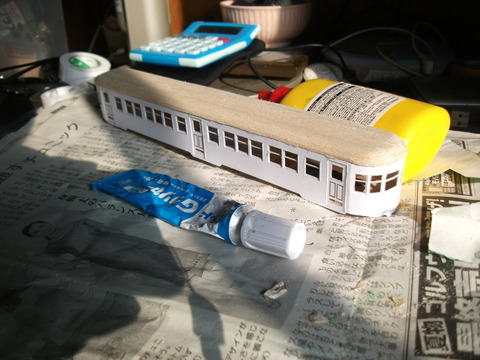

ある程度形が整ったら、車体に接着します。
ここでは短時間で強力に接着できる、ゴム系接着剤を使用します。
そして、全体を見ながら紙やすりで形状を調整します。

DSCF9727
前面の窓の間の細い部分は、あとあとの作業中に力が加わって変形する危険があるので、瞬間接着剤を滲みこませて硬化させます。
また、前面の窓サッシは1段であることに気付いたので、切除しました。

DSCF9728

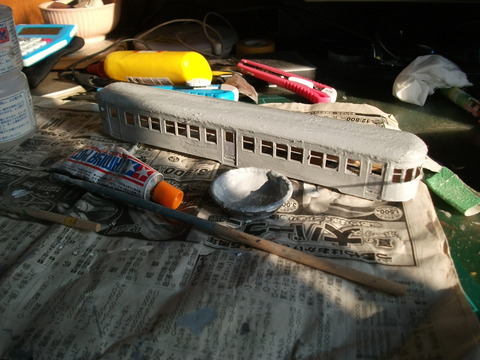

下地を整えるため、全体の表面にパテを塗ります。

タミヤ パテ(ベーシックタイプ)

価格:270円
(2016/3/14 23:01時点)
感想(0件)

パテはこちらの「タミヤパテ」を使用しています。
多めのパテに薄め液を少し加えて濃い目に溶いて塗ります。
パテの硬化には約丸1日かかるので、今日はここまで。

続く。


「まいてつ」のキハ07sを作る企画(いつから企画になった?)4回目です。


DSCF9713

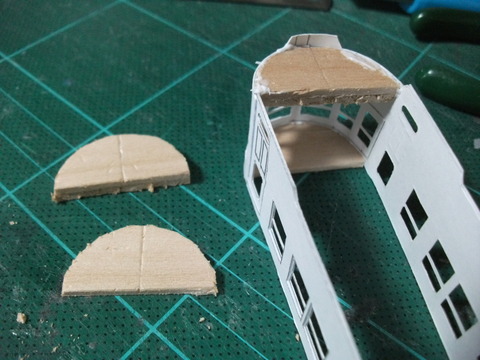

先頭部に補強を入れます。
この補強は、キハ07形の最大の特徴である、半円筒形の先頭部の形を固定する重要なものです。
円形に切り出したバルサ(厚さ2mm)を半分に割って半円にして接着します。
(下側の補強は2枚重ねてある)

DSCF9714
車体の裾と上辺に角棒を接着して、側面の補強をします。

DSCF9715
続いて横方向の補強を入れます。
ここまで補強すると、落としたぐらいでは壊れません。
(極端な話、階段から蹴り落としても変形しません)

DSCF9716

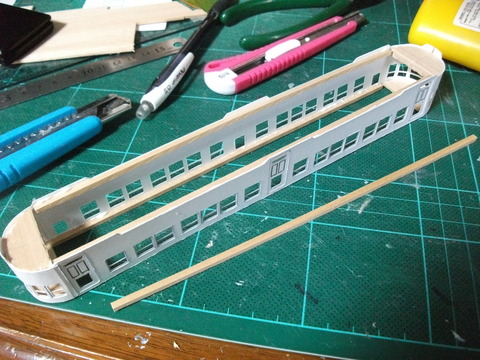

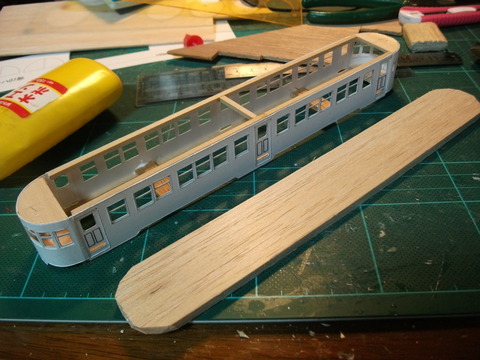

屋根は、厚さ5mmのバルサで造ります。
まずは車体に合わせて大まかに切り出します。

DSCF9717
屋根板は、車体と合わせてイメージを確認しながら削るので、内側に短く切った角棒を接着して着脱できるようにします。

DSCF9720
まずは屋根板の先端を、先頭部のカーブに合うように削ります。

DSCF9721
屋根の両肩部分をカッターで大まかに削り、紙やすりで仕上げます。
思い切り削りたいのですが、削ると部屋中に木屑が舞います。
なので窓を開けて換気するのが必須なのですが、今日は天気が悪く、寒いのでここまでとしました。

つづく。


1日空いて、「その2」の続きです。

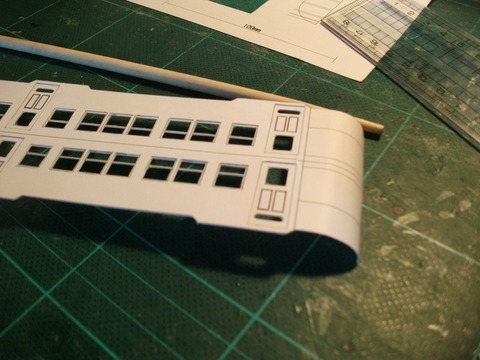

DSCF9700
側板内貼りの両端は、前面内貼りの両端と一体になっています。
前面は円筒状にカーブしているので、曲げ癖を付けます。

DSCF9701
前面です。
型紙は、印刷した後で前面パーツの向きが紙の目に逆らっていることに気付きました。
これではうまく曲げられないうえ、強度が損なわれる可能性があります。
なので、紙の目に沿った方向に合わせて切り出しました。
(普通紙に試し刷りしたものから前面パーツの部分を切り取り、ペーパーボンドで型紙に貼り付け、切り抜いてから剥がしました)

前面パーツの両端は、側板の一部になります。
ところが、この部分が、ステップ部分の形と合っていないことが発覚しました(仕上がりへの影響はなし)。
なので、配布中の型紙は、その個所を修正しました。
kiha07_ver2
JW-CAD形式はこちら(Googleドライブに飛びます。「プレビューできません」と出ますが、そのまま「ダウンロード」をクリックしてください)

DSCF9703

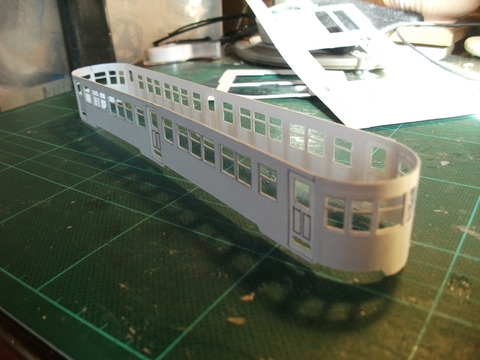

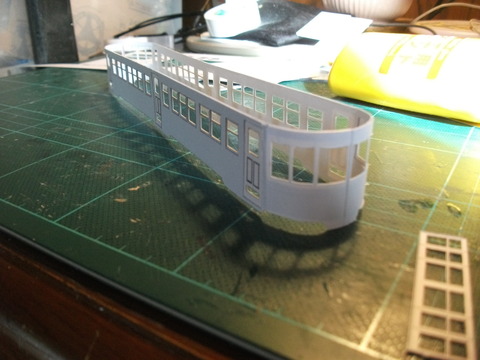

完成した、側板・前面パーツの様子です。
このパーツに光を当てると、列車の側面の形の影ができるので、それが楽しいです。

DSCF9704
側板と前面を組み合わせます。
最初は、それぞれ1つずつ組み合わせ、これを2組作ります。

DSCF9705
そして、両者を組み合わせます。
これで車体になりました。

DSCF9707
前面の窓サッシを取り付けます。
最初は1つずつ分割して取り付ける予定でしたが、つながったままでもいけそうだったので、折り曲げてだましだまし位置を合わせて接着しました。

DSCF9708
これで車体が組みあがりました。
これから補強材を入れ、バルサで屋根を作ります。

つづく。



昨日の続きです。

お断りしておきますが、私の模型はそんなに大層なものではありません。
プロが見ればふざけた出来です。
プレバトだったら先生にボロカスに酷評されるレベルです。
過度な期待はしないでください。あと、部屋を明るくしてt(ry

自虐はこれぐらいにして、本日の進捗状況を
DSCF9694

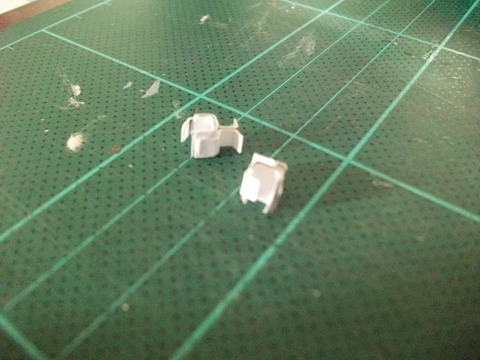

連結器です。
これで、あとから作るのが億劫なパーツはできました。
ここから車体の制作に入ります。

DSCF9696

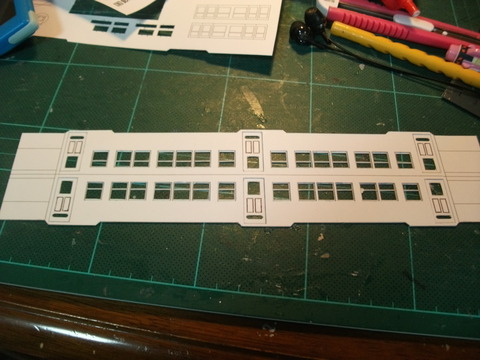

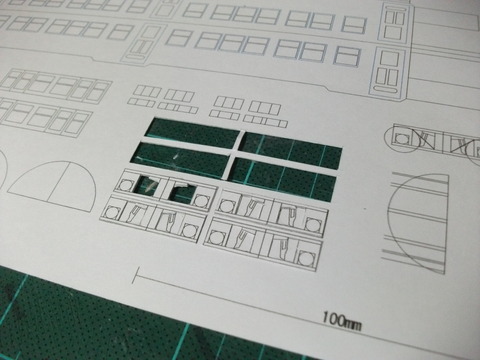

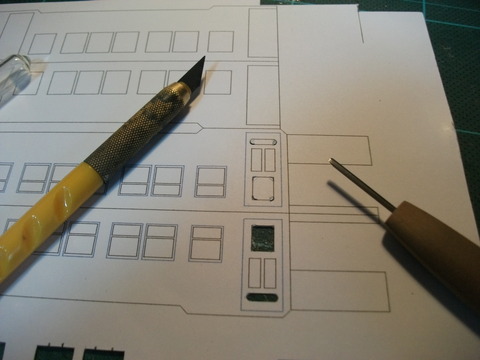

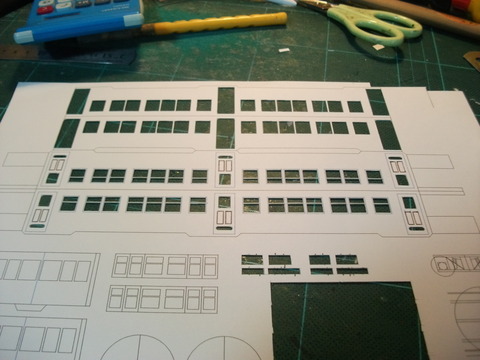

窓を切り抜きます。

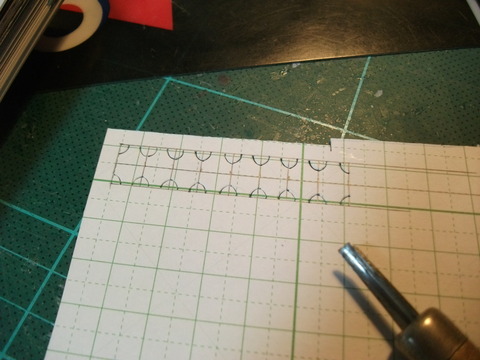

ドアの窓の四隅と、ドアの上辺の両端は、角に丸みが付いているので、先に彫刻刀で押し切っておきます。
それからカッターまたはデザインナイフで直線部分を切ります。

DSCF9697
ドアのプレス部分は、ボールペンでなぞってへこませておきます。

DSCF9698
側面の窓の切り抜きが終わった状態です。

DSCF9699
外張りと内貼りを貼り合わせます。
これで一気に車両っぽくなりました。

今日はここまで。
次回へ続く。

前回のハチロクに続き、ゲーム「まいてつ」に登場するキハ07形を作ります。

尚、「まいてつ」は成年向けゲームです。
アフィリエイトの利用規約に抵触する可能性があるので、公式サイトへのリンクを見合わせております。





ハチロクは、以前のツイートを再構成した制作記でしたが、今回はリアルタイムで工作の様子を追います。

さて、作中に登場する御一夜鉄道キハ07sは、その名の通り、国鉄キハ07形気動車がモデルです。
外観と、「旧硬上鉱山鉄道出身」という設定から、正確なモデルは、キハ07の私鉄譲渡車である、同和鉱業片上鉄道のキハ702と思われます。
れいなは、このキハ07sのレイルロオド(鉄道車両を制御する人型モジュール。鉄道車両の化身と言うべきか?)で、幼い容姿の少女です(上記アフィリエイトの画像の左端の、抱きかかえられている少女)。

前置きはここまでにして、制作に入ります。
SnapCrab_LilliCad - kiha07lcd_2016-3-8_0-9-56_No-00
昨日も貼りましたが、型紙です。
作成には、LiliCadというフリーのCADを使用しています。
HOスケール(1/80)です。
ディスプレイモデルなので、台車も自作です。

kiha07_ver2

型紙です。営利目的でなければ、ご自由にお使いください(出典を示してくれるとうれしいです)。
右下の「100mm」と示されているゲージが100mmになるように調整して印刷してください。
JW-CAD形式はこちら (「プレビューできません」と表示されますが、そのまま「ダウンロード」をクリックしてください)
興味を持たれたら、一緒に作りましょう。

3/12 追記 : 型紙を修正したので差し替えました。

DSCF9689

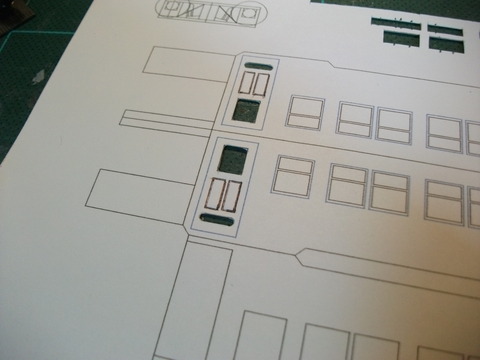

A4のケント紙に印刷します。

DSCF9690
まずは台車から作ります。(走行用の模型として制作する場合は不要)
あとから作ると億劫なので、最初に作ります。
制輪子も記入していますが、強度的な理由で省略することにしました。
厚みを出すために、2枚重ねるようになっています。

DSCF9691

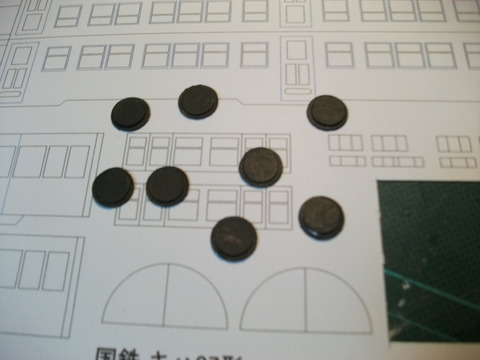

車輪は、厚紙(板目表紙。写真では黒いものを使用)を穴あけポンチで打ち抜いたものを使います。
直径12mmと10mmのものを貼り合わせてフランジを表現します。

DSCF9692

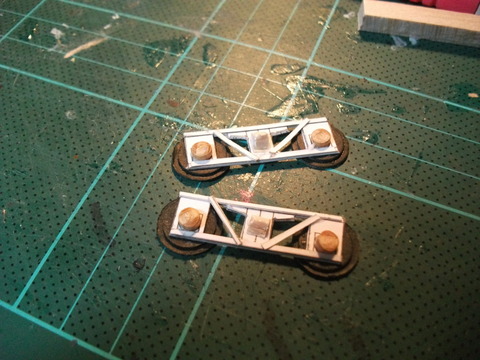

完成した台車枠です。
型紙の右にある「台車見本」に乗せて位置合わせをします。
木片や、余白を細く切った紙を貼ってディティールアップします。

DSCF9693
バルサを梁として接着し、丸棒の車軸を取り付け、台車の完成です。
接着位置が若干ずれてしまいました。

本日はここまで。
次回へ続く。
